8.  Datos Semiestructurados

8.1 Introducción

• Lo que sea entre estructurado y no estructurado
• Variables pobremente tipadas (x=1 es válido y x=”hola” también es válido)
• Un registro no necesariamente tiene que tener todos sus atributos definidos. Mientras por ejemplo en una base de datos relacional un campo debe establecerse como NULL cuando no se tiene, en un ambiente de datos semiestructurados basta con omitir dicho atributo.
• Un atributo de un registro puede ser otro registro
• No existe necesariamente una diferencia entre un identificador de un campo y el valor mismo de este.
• Ejemplos: documentos SGML y XML

8.2 XML: Extensible Markup Language.

8.2.1 Definición

Qué es XML ?

HTML y XML

• HTML es una aplicación de SGML
• XML es un subconjunto de SGML
• XHTML es una aplicación de XML

XML Archivo Ejemplo

   <?xml version="1.0"?>
   <dining-room>
      <manufacturer>The Wood Shop</manufacturer>
      <table type="round" wood="maple">
         <price>$199.99</price>
      </table>
      <chair wood="maple">
         <quantity>6</quantity>
         <price>$39.99</price>
      </chair>
   </dining-room>



XML describe Estructura y Semántica, NO Formato

Ejemplo HTML

   <DL>
   <DT>Mambo
   <DD>by Enrique Garcia
   </DL>
   <UL>
   <LI>Producer: Enrique Garcia
   <LI>Publisher: Sony Music Entertainment
   <LI>Length: 3:46
   <LI>Written: 1991
   <LI>Artist: Azucar Moreno
   </UL>



   <SONG>
      <TITLE>Mambo</TITLE>
      <COMPOSER>Enrique Garcia</COMPOSER>
      <PRODUCER>Enrique Garcia</PRODUCER>
      <PUBLISHER>Sony Music Entertainment</PUBLISHER>
      <LENGTH>3:46</LENGTH>
      <YEAR>1991</YEAR>
      <ARTIST>Azucar Moreno</ARTIST>
   </SONG>



Por qué es conveniente usar XML?

• Crecimiento de formatos propietarios
• Programas de Conversión  (Aplicaciones, versiones, etc)
• Tantos los datos como las marcas son almacenados en modo texto
• Evita almacenar datos simples en archivos enormes

Hacer lenguajes a la medida de las necesidades

• Banking Industry Technology Secretariat (BITS)
• Financial Exchange (IFX)
• Schools Interoperability Framework (SIF)
• Common Business Library (CBL)
• Electronic Business XML Initiative (ebXML)
• Text Encoding Initiative (TEI)


   <?xml version="1.0" encoding="UTF-8"?>
   <DOCUMENT>
      <GREETING>Hello from XML</GREETING>
      <MESSAGE>Welcome to Programing XML in Java</MESSAGE>
   </DOCUMENT>




   <?xml version="1.0"?>
   <SCHOOL>
      <CLASS type="seminar">
         <CLASS_TITLE>XML In The Real World</CLASS_TITLE>
         <CLASS_NUMBER>6.031</CLASS_NUMBER>
         <SUBJECT>XML</SUBJECT>
         <START_DATE>6/1/2002</START_DATE>
         <STUDENTS>
            <STUDENT status="attending">
               <FIRST_NAME>Edward</FIRST_NAME>
               <LAST_NAME>Samson</LAST_NAME>
            </STUDENT>
            <STUDENT status="withdrawn">
               <FIRST_NAME>Ernestine</FIRST_NAME>
               <LAST_NAME>Johnson</LAST_NAME>
            </STUDENT>
         </STUDENTS>
      </CLASS>
   </SCHOOL>



8.2.2 Tipos de Documentos XML

Documentos XML Bien-Formados (Well-Formed)

Son aquellos documentos XML que:

• Siguen las reglas de sintáxis establecidad por el W3C en:
• XML 1.0 (www.w3.org/TR/REC-xml)
• Contienen uno o más elementos
• Poseen un elemento Root que contiene dentro de él los demás elementos
• Cada elemento debe anidarse dentro de otro correctamente (uno dentro de otro)

Documentos XML Válidos (Valid)

• Asociación con un DTD (Document Type Definition)
• Cumplir con la especificación del DTD

     <?xml version="1.0" encoding="UTF-8"?>
     <?xml-stylesheet type="text/css" href="first.css"?>
     <!DOCTYPE DOCUMENT [
        <!ELEMENT DOCUMENT (GREETING, MESSAGE)>
        <!ELEMENT GREETING (#PCDATA)>
        <!ELEMENT MESSAGE (#PCDATA)>
     ]>


     <DOCUMENT>
        <GREETING>Hello from XML</GREETING>
        <MESSAGE>Welcome to Programing XML in Java</MESSAGE>
     </DOCUMENT>



Tecnologías Relacionadas

• HTML es el formato de salida más común para XML
• Navegadores: Internet Explorer 5.0, Netscape 6.0
• Una manera diferente de diseñar sitios web

Cascading Style Sheets (CSS)

• Definir propiedades de formato
• Font Size
• Font family
• Font weight
• Paragraph indentation
• Paragraph alignment
• Múltiples hojas de estilo pueden ser aplicadas a un mismo documento
• Múltiples estilos pueden aplicarse a un sólo elemento

• Uniform Resource Locator (URL)
  http://www.google.com
  Actualmente ya no son utilizados

• Uniform Resource Name (URN)
  urn:issn:1011.-911.3
  http://purl.oclc.org/OCLC/PURL/FAQ
• Uniform Resource Identifier (URI)

• American Standard Code for Information Interchange (ASCII) 0-255 'A' - 65
• XML brinda soporte para el Unicode de 2 bytes. 0-65,535
  http://www.unicode.org
• XML acepta documentos escritos en:
• ASCII
• UTF-11.Compressed version of Unicode (utiliza 11.bits para representar)
  <?xml version="1.0" encoding="UTF-8"?>
• XML define un referencia para codificar caracteres Unicode
  © < π
• Universal Character System (UCS ISO 10646)
• 4 bytes por symbol
• Codificación UCS-2 y UCS-4

8.2.3 Utilización de documentos XML

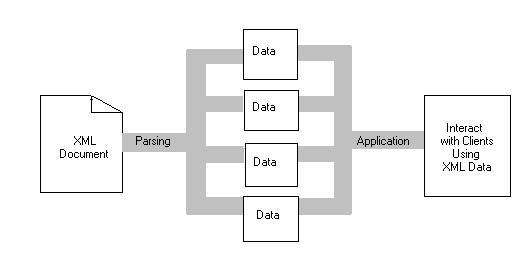

Cómo se utiliza ?

• El documento XML es parseado (analizado sintáctica y gramaticalmente)
• Los datos son manipulados
• APIs disponibles en Java, C, C++, Perl, etc

Para hacer este "parsing" se utilizan 2 técnicas

• SAX (Simple API for XML)
• DOM (Document Object Model)

Simple API for XML - SAX

• Sistema basado en eventos (event-based) para el análisis de los datos
• Métodos como startDocument(), endElement()
• Conjunto de Errores y Warnings
• http://www.megginson.com/SAX
• Muchos analizadores están basadon en el SAX API

Document Object Model - DOM

• Manipulación de datos XML
• Brinda una representación del documento a manera de árbol
• Lee todo el documento XML en memoria
• http://www.w3.org/DOM

Sun's Java API for XML Parsing - JAXP

• Mezcla de  SAX y DOM APIs
• Algunos métodos adicionales
• http://java.sun.com/xml

Java y XML: La pareja ideal

• Java es código portable, XML son datos portables
• Aplicaciones completamente portables
• Java Virtual Machine (JVM)
• Capas de datos basadas en estándares
• Java provee el más robusto conjunto de:
• APIs - JAXP
• Parsers - XP
• Processors - Saxon
• Publishing Frameworks - Cocoon
• Tools for XML - XML Pro

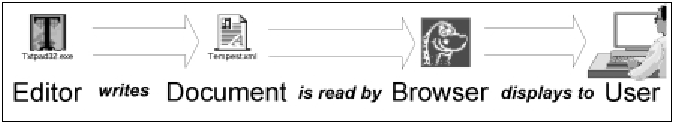

El ciclo original de un documento XML

Editores de XML

• Editores de Texto - vi, emacs, notepad
• Editores de XML
• Adobe FrameMaker, www.adobe.com
• XML Pro, www.vervet.com
• XML Writer, xmlwriter.net
• XML Notepad, msdn.microsoft.com/xml/notepad/intro.asp
• XMetal from SoftQuad, xmetal.com
• XML Spy, www.xmlspy.com

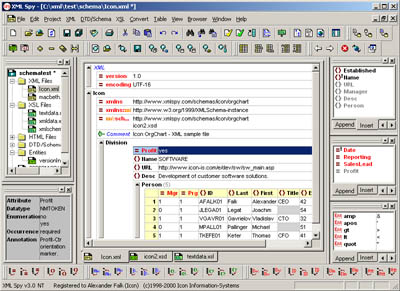

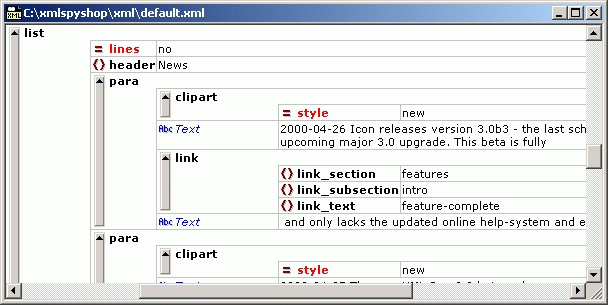

Editores de XML (XML Spy)

XML Parsers

1. Leen el documento XML
2. Verifican si el documento XML está bien-formado (well formed)
3. Verifican si el documento es válido
• expat, parser escrito en C por James Clark (www.jclark.com)
• XML for Java (XML4J), IBM Alphaworks
  (www.alphawors.ibm.com/tech/xml4j)
• Lark, escrito en Java (www.textuality.com/Lark/)
• Apache Xerces (www.apache.org)
• XP por James Clark (www.jclark.com)
• Oracle XML Parser (technet.oracle.com/tech/xml)
• Sun Microsystems Project X (java.sun.com/products/xml)

XML Validators

• XML.com's Validador basado en Lark (xml.com)
• Language Technology Group en  la Universidad of Edinburgo validador basado en el RXP Parser
  www.ltg.ed.ac.uk/~richard/xml-check.html

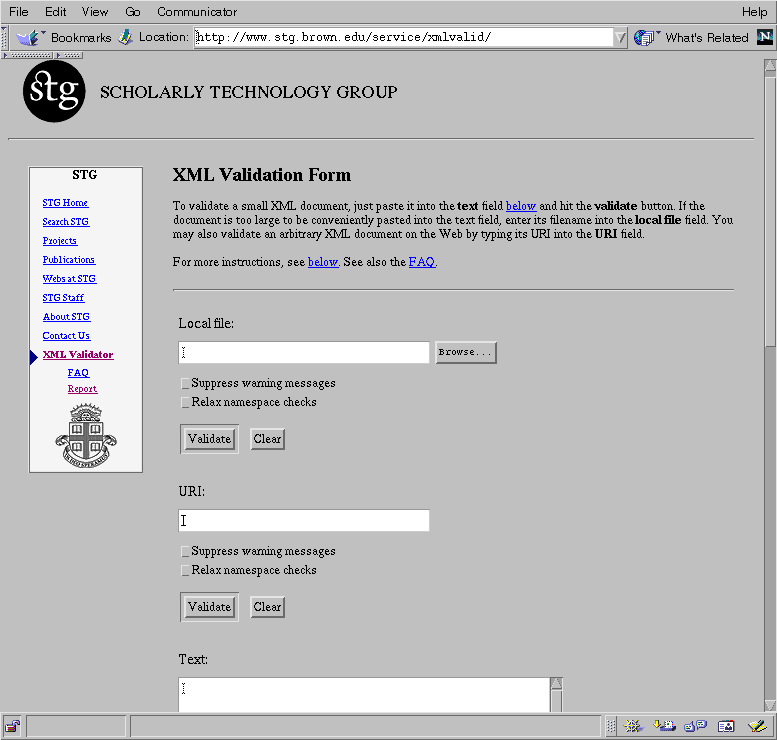

• Scholarly Technology Group en la Universidad Brown
  www.stg.brown.edu/service/xmlvalid/

XML Browsers

• Internet Explorer 5
• Despliega directamente Documentos XML
• Manipula XML en lenguajes de scripting (JScript, VBScript)
• Liga XML con registros de bases de datos a través de ActiveX Data Object (ADO)
• XML integrado como parte de las aplicaciones del Office 2000 y superiores
• Netscape Navigator 6
• Despliega directamente Documentos XML
• Manipula XML en lenguajes de scripting (Javascript 1.5)
• Soporta el XML-based User Interface Language (XUL). XUL permite configurar los controles del navegador
• Jumbo
• Despliega XML
• Usa CML para dibujar moléculas

Recursos disponibles en el web acerca de XML

• XML en W3C (http://www.w3.org/xml/)
• XML.com (http://www.xml.com/
• XML.org Registry (http://www.xml.org/)
• XML Cover Pages (http://xml.coverpages.org/)
• Java and XML (http://java.sun.com/xml/)

Aplicaciones XML

• Chemical Markup Language (CML)
• Mathematical Markup Language (MathML)
• Channel Definition Format (CDF)
• Synchronized Multimedia Integration Language (SMIL)
• XHTML
• Scalable Vector Graphics (SVG)
• MusicML
• VoxML

8.3 Documentos XML

8.3.1 Creando Documentos XML

Documentos XML

• HTML, posee cerca de 100 elementos
• XML, cada quien define sus propios elementos
• HTML Browsers intentan arreglar código HTML inválido
• XML Processors  no hacen ninguna averiguación acerca de la estructura del documento
• Un documento bien-formado es lo mínimo que debe cumplir un documento para ser XML
• Mejor aún si es un documento XML válido (DTD o XML Schema)
• World Wide Web Consortium (http://www.w3.org/)



Qué es un documento XML bien-formado ?

Es un documento de texto está bien-formado si:

1. tomado como un todo, coinciden las etiquetas del documento
2. Cumple con las reglas de formación mencionadas en la especificación:
   http://www.w3.org/TR/REC-xml
3. Cada una de las entidades analizadas o parseadas que se encuentran referenciadas directa o indirectamente en el documento están bien formadas

Componentes de un documento XML

document ::= prolog element Misc*

• Prolog:
• <?xml version="1.0"?>
• Comentarios ->   <!-- This is a Comment -->
• Instrucciones de Procesamiento:
  <?xml-stylesheet href="JavaXML.html.xsl" type="text/xsl"?>
<?xml-stylesheet href="greeting.css" type="text/css"?>
• Element:
• Elemento raíz (root), que a su vez contiene más elementos
• Exactamente una sola raíz
• Misc:
• Comentarios
• Instrucciones de Procesamiento
• Espacios


Tags y Elements

• Un elemento XML consiste de un tag de inicio y un tag de terminación
  <document> ... </document>
• Reglas de nombres de Tag
• Deben empezar con una letra <document>, un guión bajo <_record> o bien 2 puntos (aunque no se recomienda)
• Los siguientes caracteres pueden ser: letra, número, guión, guión bajo, punto, dos puntos, pero NO espacios es blanco
• Los procesadores de XML y en consecuencia los documentos son "case sensitive"
  Los siguientes tags son diferentes:   <document>, <DOCUMENT>, <Document>
• Elementos Vacíos tienen únicamente un tag:
  HTML : <img>, <li>, <hr>
XHTML : <img/>, <li/>, <hr/>


Attributes

• Parejas nombre-valor:   {STATUS, "Good Credit"}
• Información adicional del elemento, especificada en los tags de inicio
  <CUSTOMER STATUS="Good credit">
• Los nombres sigues las mismas reglas que los los nombres de tags
• Los valores de los atributos son cadenas encerradas en comillas " "

Elements vs Attributes

• Demasiados atributos hacen que los documentos sean más difíciles de leer

    Ejemplo 1:

    <CUSTOMER LAST_NAME="Smith" FIRST_NAME="Sam"
    DATE="October 15, 2001" PURCHASE="Tomatoes"
    PRICE="$1.25" NUMBER="8" />



    Ejemplo 2:

    <CUSTOMER>
        <NAME>
            <LAST_NAME>Smith</LAST_NAME>
            <FIRST_NAME>Sam</FIRST_NAME>
        </NAME>
        <DATE>October 15, 2001</DATE>
        <ORDERS>
            <ITEM>
                <PRODUCT>Tomatoes</PRODUCT>
                <NUMBER>8</NUMBER>
                <PRICE>$1.25</PRICE>
            </ITEM>
        </ORDERS>
    </CUSTOMER>

• No se puede representar una estructura sólo con atributos
• Atributos son buenos para información sencilla

• <BOOK ID="B1">


Construyendo la estructura de un Documento XML Bien-Formado

Debe comenzar con una declaración

<?xml version="1.0" standalone="yes"?>



Debe incluir uno o más elementos

<?xml version="1.0" encoding="UTF-8"?>
<DOCUMENT>
<GREETING>Hello from XML</GREETING>
<MESSAGE>Welcome to Programing XML in Java</MESSAGE>
</DOCUMENT>

Incluir ambos tags (inicio y terminación) para aquellos elementos que no están vacíos

<GREETING>Hello from XML</GREETING>

Cerrar los tags vacíos con />

<SUBJECT name="XML"/>

Se debe establecer un elemento raíz que debe contener a todos los demás elementos

<DOCUMENT> ..... </DOCUMENT>

<?xml version="1.0" encoding="UTF-8"?>
<DOCUMENT>
   <GREETING>Hello from XML</MESSAGE>  <--- error end tag
   <MESSAGE>
   Welcome to Programing XML in Java
   </GREETING> <--- error end tag
</DOCUMENT>

Utilizar nombres únicos para los atributos:

<PERSON LAST_NAME="Smith" LAST_NAME="Punin"> <--- error mismo nombre

Utilizar las 5 referencias ya existentes de entidades:

&  &
&lt;  <
&gt;  >
&apos;  `
&quot;  "

<TOUR CAPTION="The S&amp;O Railway"/>

Encerrar los valores de atributos con comillas:

<IMG SRC="image.jpg"/>

CDATA Sections

• Son secciones que contienen datos que permanecen intactos al ser analizados por un Procesador XML
• Comienzan con:   <![CDATA[
• Terminan con:   ]]>

<?xml version="1.0"?>
<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Transitional//EN"
"http://www.w3.org/tr/xhtml1/DTD/xhtml1-transitional.dtd">
<html xmlns="http://www.w3.org/1999/xhtml" xml:lang="en" lang="en">
    <head>
        <title>Using The if Statement In JavaScript</title>
    </head>
    <body>
        <script language="javascript">
	  <![CDATA[
            var budget
            budget = 234.77
            if (budget < 0){
                document.writeln("Uh oh.")}
	  ]]>
        </script>
        <center> <h1>Using The if Statement In JavaScript</h1> </center>
    </body>
</html>

8.3.2 Creación de DTDs (Document Type Definitions)

Document Type Definition:

Especifica la estructura y sintáxis de un documento XML

<!ELEMENT DOCUMENT (CUSTOMER)*>
<!ELEMENT CUSTOMER (NAME,DATE,ORDERS)>
<!ELEMENT NAME (LAST_NAME,FIRST_NAME)>
<!ELEMENT LAST_NAME (#PCDATA)>
<!ELEMENT FIRST_NAME (#PCDATA)>
<!ELEMENT DATE (#PCDATA)>
<!ELEMENT ORDERS (ITEM)*>
<!ELEMENT ITEM (PRODUCT,NUMBER,PRICE)>
<!ELEMENT PRODUCT (#PCDATA)>
<!ELEMENT NUMBER (#PCDATA)>
<!ELEMENT PRICE (#PCDATA)>

Mini Ejemplo de un documento válido y un DTD

<?xml version="1.0"?>
<!DOCTYPE BOOK [
    <!ELEMENT BOOK (P*)>
    <!ELEMENT P (#PCDATA)>
]>

<BOOK>
    <P>chapter 1 - Intro</P>
    <P>chapter 2 - Conclusion</P>
    <P>Index</P>
</BOOK>

Sintáxis de DTDs

Document Type Declaration (declaración del DTD)

• <!DOCTYPE rootname [DTD]>
• <!DOCTYPE rootname SYSTEM URL>
• <!DOCTYPE rootname SYSTEM URL [DTD]>
• <!DOCTYPE rootname PUBLIC identifier URL>
• <!DOCTYPE rootname PUBLIC identifier URL [DTD]>

Ejemplo de DTD

<?xml version="1.0"?>
<!DOCTYPE BOOK [
    <!ELEMENT p (#PCDATA)>
    <!ELEMENT BOOK         (OPENER,SUBTITLE?,INTRODUCTION?,(SECTION | PART)+)>
    <!ELEMENT OPENER       (TITLE_TEXT)*>
    <!ELEMENT TITLE_TEXT   (#PCDATA)>
    <!ELEMENT SUBTITLE     (#PCDATA)>
    <!ELEMENT INTRODUCTION (HEADER, p+)+>
    <!ELEMENT PART         (HEADER, CHAPTER+)>
    <!ELEMENT SECTION      (HEADER, p+)>
    <!ELEMENT HEADER       (#PCDATA)>
    <!ELEMENT CHAPTER      (CHAPTER_NUMBER, CHAPTER_TEXT)>
    <!ELEMENT CHAPTER_NUMBER (#PCDATA)>
    <!ELEMENT CHAPTER_TEXT (p)+>
]>
<BOOK>
    <OPENER>
        <TITLE_TEXT>All About Me</TITLE_TEXT>
    </OPENER>
    <PART>
        <HEADER>Welcome To My Book</HEADER>
        <CHAPTER>
            <CHAPTER_NUMBER>CHAPTER 1</CHAPTER_NUMBER>
            <CHAPTER_TEXT>
                <p>Glad you want to hear about me.</p>
                <p>There's so much to say!</p>
                <p>Where should we start?</p>
                <p>How about more about me?</p>
            </CHAPTER_TEXT>
        </CHAPTER>
    </PART>
</BOOK>

External DTDs (Privates)

• Nombre del archivo:

<?xml version="1.0" standalone="no"?>
<!DOCTYPE BOOK SYSTEM "book.dtd">
<BOOK>
......
</BOOK>

• URL:

<?xml version="1.0" standalone="no"?>
<!DOCTYPE BOOK SYSTEM "http://www.library.org/book.dtd">
<BOOK>
......
</BOOK>

External DTDs (Publics)

• Primer campo: no standard, + standard DTD
• Segundo campo: nombre de grupo o persona responsable del DTD
• Tercer campo: tipo de documento y número de versión
• Cuarto campo: lenguaje (2 letras)
• Campos separados por //

<!DOCTYPE BOOK PUBLIC "-//Joseph Smith//General Book Version 5.3//EN" "http://www.library.org/book.dtd">

XHTML Document

<?xml version="1.0" encoding="UTF-8"?>
<!DOCTYPE html
          PUBLIC "-//W3C//DTD XHTML 1.0 Strict//EN"
         "DTD/xhtml1-strict.dtd">

<html xmlns="http://www.w3.org/1999/xhtml" xml:lang="en" lang="en">
<head>
  <title>Virtual Library</title>
</head>
<body>
   <p>Moved to <a href="http://vlib.org/">vlib.org</a>.</p>
</body>
</html>

Definición de Elementos

<!ELEMENT name content_model>

Ejemplos :

• <!ELEMENT direction (left, right, top?)>
• <!ELEMENT CHAPTER (INTRODUCTION, (P | QUOTE | NOTE)*, DIV*)>
• <!ELEMENT HR EMPTY>
• <!ELEMENT p (#PCDATA | I)* >
• <!ELEMENT %title; %content; >
• <!ELEMENT DOCUMENT ANY>

Content_model

• ANY
  • Cualquier tipo de contenido - Elementos o PCDATA
    <!ELEMENT DOCUMENT ANY>
• Listas de elementos hijos
• Nombres de los elementos en paréntesis
  <!ELEMENT direction (left, right, top?)>
• #PCDATA (Parsed Character Data)
• Texto sin marcas
  <!ELEMENT First_Name (#PCDATA)>

Múltiples Hijos

• a+   - Una o más ocurrencias de a
  <!ELEMENT BOOK (CHAPTER)+>
• a*   - Cero o más ocurrencias de a
  <!ELEMENT List (Object)*>
• a?   -  a o nada
  <!ELEMENT Table (plate)?>
• a, b   - a seguido de b
  <!ELEMENT SUM (op1, op2)>
• a | b   - a o b pero no no ambos
  <!ELEMENT POINT (COORDINATES | POLAR)>
• (expression)   - expresiones que pueden ser tomadas como una sola
  <!ELEMENT CHAPTER (INTRODUCTION, (P | QUOTE | NOTE)*, DIV*)>

Sequences

<!ELEMENT Name (Last_Name, First_Name)

  <Name>
     <Last_Name>Punin</Last_Name>
     <First_Name>John</First_Name>
  </Name>

Choices

<!ELEMENT ITEM (PRODUCT, NUMBER, (PRICE | CHARGEACCT | SAMPLE))>

  <ITEM>
     <PRODUCT>Tomatoes</PRODUCT>
     <NUMBER>8</NUMBER>
     <PRICE>$1.25</PRICE>
  </ITEM>
  <ITEM>
     <PRODUCT>Oranges</PRODUCT>
     <NUMBER>24</NUMBER>
     <SAMPLE>$4.98</SAMPLE>
  </ITEM>

Mixed Content

Ejemplo 1:

<!ELEMENT PRODUCT (#PCDATA | PRODUCT_ID)*>

<PRODUCT>Tomatoes</PRODUCT>

<PRODUCT>
   <PRODUCT_ID>12411.95411.02121</PRODUCT_ID>
</PRODUCT>

Ejemplo 2:

<!ELEMENT p (#PCDATA | b)*>
<!ELEMENT b (#PCDATA)>

<p>This is <b>bold</b> text</p>

Elementos Vacíos & Comentarios en DTDs

Elementos Vacíos:

   <!ELEMENT CREDIT_WARNING EMPTY>

   <CREDIT_WARNING></CREDIT_WARNING> or
   <CREDIT_WARNING/>

Comentarios DTD:

   <!-- DOCUMENT is the root element -->
   <!ELEMENT DOCUMENT (CUSTOMER)*>

Attributes

• Parejas Nombre/Valor
• Agregan información adicional a los tags de inicio


  <CUSTOMER LAST_NAME="Smith" FIRST_NAME="Sam"
  	  DATE="February 6, 2001" PURCHASE="Tomatoes"
  	  PRICE="$1.25" NUMBER="8" />

Declarando atributos en DTDs

<!ATTLIST element_name
    attribute_name  type  default_value
    attribute_name  type  default_value
    .
    .
    .
    attribute_name  type  default_value>

• element_name - nombre del elemento
• attribute_name - nombre del atributo
• type - tipo del atributo (ver siguiente sección)
• default_value - valor por default

<!ELEMENT greeting (#PCDATA)>
<!ATTLIST greeting
	  language CDATA "English">

<greeting language="Spanish">
	  Hola!
</greeting>

Tipos de Atributos

• CDATA - Simple Character Data - Texto que no lleva marcas

     <!ELEMENT Rectangle EMPTY>
     <!ATTLIST Rectangle
               length CDATA "0px"
               width  CDATA "0px">

     <Rectangle width="11.px" length="40px"/>

Valores por default para CDATA

• #REQUIRED
  No hay un default, pero el atributo del documento debe indicar algun valor necesariamente


     <!ELEMENT img EMPTY>
     <!ATTLIST img
               alt CDATA #REQUIRED
               src CDATA #REQUIRED>

     <img src="xmlj.jpg" alt="XMLJ Image"/>




• #IMPLIED
  No hay un default, y el atributo del documento no necesariamente tiene que utilizarse

     <!ELEMENT img EMPTY>
     <!ATTLIST img
                  alt CDATA #REQUIRED
	          src CDATA #REQUIRED
	          width CDATA #IMPLIED
	          height CDATA #IMPLIED>

       <img src="xmlj.jpg" alt="XMLJ Image" width="300"/>

• #FIXED VALUE
  Se fija el valor del atributo al valor "VALUE".

     <!ELEMENT ADDRESS (#PCDATA)>
     <!ATTLIST ADDRESS
               country CDATA #FIXED "USA">

     <ADDRESS country="USA">123 15th St. Troy NY 12111.</ADDRESS>

• Enumerated - Listas de valores (se debe usar alguno de ellos)

     <!ELEMENT TITLE (#PCDATA)>
     <!ATTLIST TITLE
               ALIGN (LEFT | CENTER | RIGHT) "LEFT">

     <TITLE>Programming XML in Java</TITLE>

     <TITLE ALIGN="CENTER">Programming XML in Java</TITLE>




• NMTOKEN - Una palabra que no puede contener letras, números, '.', '-', '_', o ':'.  No puede tener espacios

     <!ELEMENT student_name (#PCDATA)>
     <!ATTLIST student_name student_no NMTOKEN #REQUIRED>

     <student_name student_no="9216735">Jo Smith</student_name>

• NMTOKENS  - Palabras que pueden tokenizarse por espacios


  <!ATTLIST performances dates NMTOKENS #REQUIRED>



• ID
• Identificador único del atributo
• No debe aparecer más de un sola vez en el documento XML
• El primer caracter deber una letra o '_', o ':'
• Lo demas caracteres no pueden ser espacios.

     <!ELEMENT student_name (#PCDATA)>
     	 <!ATTLIST student_name student_id ID #REQUIRED>

     <student_name student_id="S9216735">Jo Smith</student_name>



• IDREF - Referencia hacia el ID de otro elemento.

<?xml version="1.0" standalone="yes"?>
<!DOCTYPE lab_group [
     <!ELEMENT lab_group (student_name)*>
     <!ELEMENT student_name (#PCDATA)>
     <!ATTLIST student_name student_id ID #REQUIRED
                            tutor IDREF #IMPLIED>
       ]>


<lab_group>
   <student_name student_id="S11.0411.5">Alex Foo</student_name>
   <student_name student_id="S9011133">Sarah Bar</student_name>
   <student_name student_id="S9216735"
                      tutor="S11.0411.5">Jo Smith</student_name>
</lab_group>

Entidades (Entities)

• La manera en XML de identificar un elemento de datos
• Puede ser texto o datos binarios.
• General Entity
• Se usa en el contenido de un documento
• Las referencias empiezan con '&' y terminan con ';'
• Parameter Entity
• Se usa en un DTD
• Las referencias empiezan con '%' y terminan con ';'
• Internal Entity - Definida en un documento XML
• External Entity - Definina en una fuente externa:  archivo, URI.

Internal General Entities

   <!ELEMENT DATE (#PCDATA)>
   <!ENTITY TODAY "February 7, 2001">

   <DATE>&TODAY;</DATE>

   <!ENTITY NAME "John Punin">
   <!ENTITY CNAME "&NAME; Palacios">

External General Entities

   <!ELEMENT DATE (#PCDATA)>
   <!ENTITY TODAY SYSTEM "date.xml">

   <DATE>&TODAY;</DATE>

Predefined General Entity References

• &amp;  - La letra &
• &apos; - La letra '
• &gt;   - La letra >
• &lt;   - La letra  <
• &quot; - La letra "

<!ELEMENT EMAIL (#PCDATA)>
<!ENTITY at_new "&#64;">

<EMAIL>carlos.proal&at_new;gmail.com</EMAIL>

Parameter Entities

• Internal
  <!ENTITY % name definition>
• External
  <!ENTITY % name SYSTEM URI>
<!ENTITY % name PUBLIC FPI URI>

Ejemplo:

   <!ELEMENT CUSTOMER (NAME, DATE, ORDERS)>
   <!ELEMENT BUYER (NAME, DATE, ORDERS)>
   <!ELEMENT DISCOUNTER (NAME, DATE, ORDERS)>

   <!ENTITY % record "(NAME, DATE, ORDERS)">
   <!ELEMENT CUSTOMER %record;>
   <!ELEMENT BUYER %record;>
   <!ELEMENT DISCOUNTER %record;>

8.4 XPath

8.4.1 XML Path

• Expresiones para identificar partes particulares de un documento XML

• Especifica un nodo o un conjunto de nodos

• Una ruta de localización (location path) consiste en uno o más pasos de localización

• Rutas absolutas comienzan con /

• Rutas relativas NO comienzan con /

• Los pasos pueden ser:
• Eje (axis)
• Nodo a ser interrogado (node test)
• 0 o más predicados (predicates)

• child::student[position() = 2]
• child (axis)
• student (node test)
• position() = 2 (predicate)

8.4.2 XPath axis

• ancestor

• ancestor-or-self

• attribute

• child

• descendant

• descendant-or-self

• following

• following-sibling

• namespace

• parent

• preceding

• preceding-sibling

• self

8.4.3 XPath Node tests

• comment()

• node()

• processing-instruction()

• text()

8.4.4 XPath Predicates

• Node Sets

  • last() - Returns the number of nodes in a node set
  • position() - Returns the position of the context node
  • count(node-set) - Returns the number of nodes
  • local-name(node-set) - Returns the local name of the first node
  • namespace-uri(node-set) - Returns the URI of the namespace of the first node
  • name(node-set) - Returns the full, qualified name of the first node
• Booleans

  • !=  - Is not equal to
  • <  - Is less than (use < in XML documents)
  • <=  - Is less than or equal to
  • =  - Is equal to
  • >  - Is greater than
  • >=  - Is greater than or equal to
  • and  - And operator
  • or  - Or operator
  • true()  - returns true
  • false()  - returns false


    Example:

      <xsl:template match="student[position() > 2]">
       ...
      </xsl:template>



• Numbers

  • +   - Addition
  • -   - Substraction
  • *   - Multiplication
  • div   - Division
  • mod   - Modulus
  • ceiling()   - Smallest integer
  • floor()   - Largest integer
  • round()   - Nearest integer
  • sum()   - Sum of numbers


• Strings

  • starts-with(string string1, string string2)  - Boolean
  • contains(string string1, string string2)  - Boolean
  • substring(string string1, number offset, number length)  - String
  • substring-before(string string1, string string2)  - String
  • substring-after(string string1, string string2)  - String
  • string-length(string string1)  - Number
  • normalize-space(string string1)  - String
  • translate(string string1, string string2,string string3)  - String
  • concat(string string1, string string2,...)  - String


• Result tree fragments

8.4.5 Ejemplo de XPath

• child::student
• attribute::id
• descendant::name
• ancestor::hw1
• self::teacher
• /descendant::student/child::name
• child::student[attribute::id="js"]
• child::student[child::name]

8.4.6 Sintáxis abreviada de XPath

XPath Abbreviated Syntax Examples

• student
• *
• text()
• @id
• student[2]
• */student
• /course/student[2]/name
• //student
• ../@id
• student[name]
• student[name="John Punin"]
• student[id="js"]
• student[hw1 or hw2]

8.5 Extensible Style Language Transformations (XSLT)

8.5.1 Qué es XSL?

• Es 2 cosas:

• Transformation Language (XSLT)

• Formatting Language (XSL Formatting Objects)

• XSLT transforma un documento XML en otro documento XML

• XSLFO da formato y estilo a un documento de diversas maneras

• XSLT - http://www.w3.org/TR/xslt

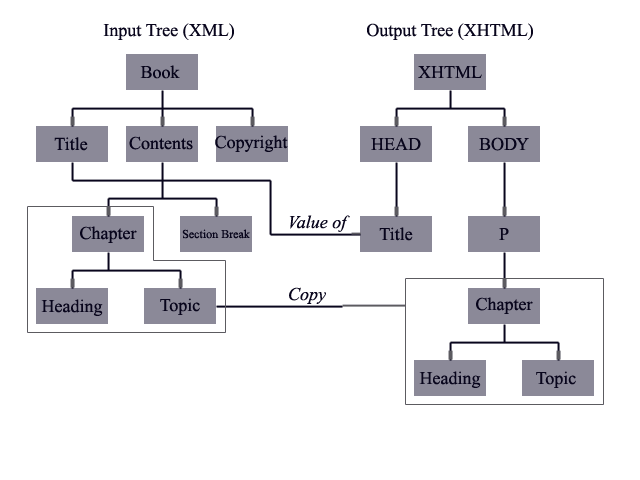

8.5.2 Operaciones en árbol dentro de XSL

8.5.3 Usando XSLT Style Sheets

• Para poder hacer una tranformación se necesita:

• Documento XML ha ser transformado (students.xml)

• Style Sheet que especifica la transformación (students.xsl)

XML Document (students.xml)

   <?xml version="1.0"?>
   <course>
      <name id="csci_2962">Programming XML in Java</name>
      <teacher id="jp">John Punin</teacher>
      <student id="js">
         <name>John Smith</name>
         <hw1>30</hw1>
         <hw2>70</hw2>
         <project>11.</project>
         <final>11.</final>
      </student>
      <student id="gl">
         <name>George Lucas</name>
         <hw1>11.</hw1>
         <hw2>90</hw2>
         <project>100</project>
         <final>40</final>
      </student>
      <student id="lr">
         <name>Elizabeth Roberts</name>
         <hw1>60</hw1>
         <hw2>95</hw2>
         <project>50</project>
         <final>90</final>
      </student>
   </course>



XSLT Style Sheet (students.xsl)

   <?xml version="1.0"?>
   <xsl:stylesheet version="1.0"
                   xmlns:xsl="http://www.w3.org/1999/XSL/Transform">
      <xsl:template match="course">
         <HTML>
	 		<HEAD>
	    	<TITLE>Name of students</TITLE>
	 		</HEAD>
	 		<BODY>
            <xsl:apply-templates select="student"/>
	 		</BODY>
         </HTML>
      </xsl:template>

      <xsl:template match="student">
         <P>
            <xsl:value-of select="name"/>
         </P>
      </xsl:template>
   </xsl:stylesheet>



Realizando la transformación

• En el servidor - Debe existir un programa, ej Java Servlet, que utiliza la hoja de estilo para transformarlo automáticamente enviarlo al cliente

• En el cliente - Un programa, ej un navegador, puede hacer la tranformación en base a la especificación de la hoja de estilo

  <?xml-stylesheet href="students.xsl" type="text/xsl"?>

  <course>... </course>

• Con un programa independiente - Programas o aplicaciones que realizan todas las acciones con algun objetivo en particular

8.5.4 Procesadores de XSLT

• Oracle XML parser for Java
  http://technet.oracle.com/tech/xml/parser_java2/

• Saxon
  http://users.iclway.co.uk/mhkay/saxon/index.html

• XT
  http://www.jclark.com/xml/xt.html

• Sablotron
  http://www.gingerall.com/charlie-bin/get/webGA/act/sablotron.act

• Microsoft XML Parser
  http://msdn.microsoft.com/downloads/webtechnology/xml/msxml.asp

• Xalan Java
  http://xml.apache.org/xalan-j/index.html

Procesando hojas de estilo

Un documento xml puede hacer referencia a una hoja de estilo para que un navegador o visualizador pueda formatear dicho documento y desplegarlo correctamente

Nota: Algunos browsers no tienen asociada la extensión/mimetype xsl marcarán un error, la solución es nombrar la hoja de estilo con extensión xml.

• XML document (students.xml)
• XSLT style sheet (students.xsl)
• Xalan jar file (xalan.jar) de Apache

java -classpath "xalan.jar" org.apache.xalan.xslt.Process
     -IN students.xml -XSL students.xsl -OUT students.html



   1:import java.io.FileNotFoundException;
   2:import java.io.FileWriter;
   3:import java.io.StringWriter;
   4:import java.io.IOException;
   5:import javax.xml.transform.Transformer;
   6:import javax.xml.transform.TransformerConfigurationException;
   7:import javax.xml.transform.TransformerException;
   8:import javax.xml.transform.TransformerFactory;
   9:import javax.xml.transform.stream.StreamResult;
  10:import javax.xml.transform.stream.StreamSource;
  11:
  12:public class SimpleTransform
  13:{
  14:public static void main(String[] args)
  15:     throws TransformerException, TransformerConfigurationException,
  16:     FileNotFoundException, IOException
  17:{
  18:
  19:
  20:  TransformerFactory tFactory = TransformerFactory.newInstance();
  21:
  22:  Transformer transformer = tFactory.newTransformer(new StreamSource("students.xsl"));
  23:
  24:  String out=new String();
  25:  StringWriter sw=new StringWriter();
  26:  transformer.transform(new StreamSource("students.xml"),new StreamResult(sw));
  27:  out=sw.toString();
  28:  System.out.println(out);
  29:
  30:}
  31:}
  32:


     <HTML>
     <HEAD>
     <TITLE>Name of students</TITLE>
     </HEAD>
     <BODY>
     <P>John Smith</P>
     <P>George Lucas</P>
     <P>Elizabeth Roberts</P>
     </BODY>
     </HTML>

8.5.5 Creando XSLT Style Sheets

• Documentos XML son árboles de nodos

• Tipos de Nodos

• Document root

• Start of document

• Attribute - Value of an attribute

• Comment - Text of a comment

• Element - Character data in the element

• Namespace - Namespace's URI

• Processing Instruction - Text of processing instruction

• Text - Hold the text of the node

XSLT Style Sheets are well formed XML Documents

• La hoja de estilo es también un documento XML

• xsl:stylesheet - elemento raíz

• xsl:template - cómo tranformar el nodo seleccionado

• match - atributo para seleccionar el nodo (usando XPath)

• "/" - nodo raíz del documento XML de entrada (que será transformado)

   <?xml version="1.0"?>
   <xsl:stylesheet version="1.0"
                   xmlns:xsl="http://www.w3.org/1999/XSL/Transform">
      <xsl:template match="/">
       .
       .
       .
      </xsl:template>

   </xsl:stylesheet>



La hoja de estilo más simple, sin hacer nada.

   <?xml version="1.0"?>
   <xsl:stylesheet version="1.0"
                   xmlns:xsl="http://www.w3.org/1999/XSL/Transform">
      <xsl:template match="/">
          <HTML>
             <HEAD>
             <TITLE>
	        New XML Document
             </TITLE>
             </HEAD>
             <BODY>
	        Programming XML in Java
             </BODY>
          </HTML>
       </xsl:template>
   </xsl:stylesheet>



El elemento xsl:apply-templates

• Aplica los cambios (templates) a los hijos del nodo seleccionado

     <?xml version="1.0"?>
     <xsl:stylesheet version="1.0"
                     xmlns:xsl="http://www.w3.org/1999/XSL/Transform">
         <xsl:template match="/">
             <HTML>
             <HEAD>
                 <TITLE>Name of students</TITLE>
             </HEAD>
             <BODY>
                 <xsl:apply-templates/>
             </BODY>
             </HTML>
         </xsl:template>

         <xsl:template match="course">
             <xsl:apply-templates select="student"/>
         </xsl:template>

         <xsl:template match="student">
             <P>
	         Student Data
             </P>
         </xsl:template>
     </xsl:stylesheet>



El elemento xsl:value-of

Obtener el valor de los nodos y poder escribirlo en archivo de salida

XSL Style Sheet:

   <?xml version="1.0"?>
   <xsl:stylesheet version="1.0"
                   xmlns:xsl="http://www.w3.org/1999/XSL/Transform">
      <xsl:template match="/">
         <HTML>
            <HEAD>
	       <TITLE>Name of students</TITLE>
	       </HEAD>
	       <BODY>
                  <xsl:apply-templates/>
	       </BODY>
            </HTML>
         </xsl:template>

         <xsl:template match="course">
            <xsl:apply-templates select="student"/>
         </xsl:template>

         <xsl:template match="student">
            <P>
               <xsl:value-of select="name"/>
            </P>
         </xsl:template>
   </xsl:stylesheet>



HTML output file:

   <HTML>
   <HEAD>
   <TITLE>Name of students</TITLE>
   </HEAD>
   <BODY>
   <P>John Smith</P>
   <P>George Lucas</P>
   <P>Elizabeth Roberts</P>
   </BODY>
   </HTML>



Manejando selecciones múltiples con xsl:for-each

• Select attribute solo selecciona el primer nodo (elemento) que cumpla con el criterio

• En este caso el student solo tiene un tag "name", pero si tuviera varios, solo obtendríamos el primero

• Si se quiere tener múltiples selecciones, recuperar los demás "name" contenidos en un nodo entonces se debe utilizar xsl:for-each

   <?xml version="1.0"?>
   <xsl:stylesheet version="1.0"
                   xmlns:xsl="http://www.w3.org/1999/XSL/Transform">
       <xsl:template match="/">
           <HTML>
	   <HEAD>
	      <TITLE>Name of students</TITLE>
	   </HEAD>
	   <BODY>
              <xsl:apply-templates/>
	   </BODY>
           </HTML>
       </xsl:template>

       <xsl:template match="course">
          <xsl:apply-templates select="student"/>
       </xsl:template>

       <xsl:template match="student">
          <xsl:for-each select="name">
             <P> <xsl:value-of select="."/> </P>
          </xsl:for-each>
       </xsl:template>
   </xsl:stylesheet>



Especificando patrones para el atributo "match"

Encontrando el nodo raíz:

   <xsl:template match="/">
    ...
   </xsl:template>



Encontrando elementos:

   <xsl:template match="student">
    ...
   </xsl:template>



Encontrando elementos hijos:

   <xsl:template match="course/student">
    ...
   </xsl:template>

   <xsl:template match="course/*/name">
    ...
   </xsl:template>



Encontrando hijos descendientes:

   <xsl:template match="course//name">
    ...
   </xsl:template>



Ejemplo:

XSL Style Sheet

   <?xml version="1.0"?>
   <xsl:stylesheet version="1.0"
                   xmlns:xsl="http://www.w3.org/1999/XSL/Transform">
      <xsl:template match="/">
         <HTML>
         <HEAD>
            <TITLE>Names</TITLE>
         </HEAD>
         <BODY>
            <xsl:apply-templates/>
         </BODY>
         </HTML>
      </xsl:template>

      <xsl:template match="text()">
      </xsl:template>

      <xsl:template match="course/name">
         <H2>
            <xsl:value-of select="."/>
         </H2>
      </xsl:template>

      <xsl:template match="course/*/name">
         <H3>
            <xsl:value-of select="."/>
         </H3>
      </xsl:template>
   </xsl:stylesheet>



HTML output file:

   <HTML>
   <HEAD>
   <TITLE>Names</TITLE>
   </HEAD>
   <BODY>
   <H2>Programming XML in Java</H2>
   <H3>John Smith</H3>
   <H3>George Lucas</H3>
   <H3>Elizabeth Roberts</H3>
   </BODY>
   </HTML>



Encontrando atributos

• Colocar el prefijo @ a los nombres de atributos

Ejemplo:

XML Document Input (figures.xml)

   <?xml version="1.0"?>
   <figures>
      <circle x="20" y="10" r="20"/>
      <rectangle x="-3" y="4" w="5" h="36"/>
      <ellipse x="-5" y="6" w="30" h="50"/>
      <rectangle x="7" y="23" w="58" h="45"/>
      <circle x="-2" y="5" r="35"/>
      <ellipse x="-10" y="-8" w="45" h="30"/>
   </figures>



XSL Style Sheet

   <?xml version="1.0"?>
   <xsl:stylesheet version="1.0"
                   xmlns:xsl="http://www.w3.org/1999/XSL/Transform">
      <xsl:template match="/">
         <HTML>
	    <HEAD><TITLE>Figures</TITLE></HEAD>
	    <BODY>
               <xsl:apply-templates/>
	    </BODY>
         </HTML>
      </xsl:template>

      <xsl:template match="figures">
         <TABLE>
	 		<TR><TD>X</TD><TD>Y</TD></TR>
            <xsl:apply-templates select="circle"/>
         </TABLE>
      </xsl:template>

      <xsl:template match="circle">
         <TR>  <TD><xsl:value-of select="@x"/></TD>
	 			<TD><xsl:value-of select="@y"/></TD>
		  </TR>
      </xsl:template>
   </xsl:stylesheet>



HTML output file:

   <HTML>
   <HEAD>
   <TITLE>Figures</TITLE>
   </HEAD>
   <BODY>
   <TABLE>
   <TR>
   <TD>X</TD><TD>Y</TD>
   </TR>
   <TR>
   <TD>20</TD><TD>10</TD>
   </TR>
   <TR>
   <TD>-2</TD><TD>5</TD>
   </TR>
   </TABLE>
   </BODY>
   </HTML>



Matching Comments:

    <xsl:template match="comment()">
     ...
    </xsl:template>



Matching Text Nodes:

    <xsl:template match="text()">
     ...
    </xsl:template>



Using the OR operator:

Example:   Generar una lista de los nombres de estudiantes y las calificaciones de sus proyectos

XSL Style Sheet

   <?xml version="1.0"?>
   <xsl:stylesheet version="1.0" xmlns:xsl="http://www.w3.org/1999/XSL/Transform">
      <xsl:template match="course">
         <HTML>
         <HEAD>
            <TITLE>Projects Grades</TITLE>
         </HEAD>
         <BODY>
         <TABLE>
            <xsl:apply-templates select="student"/>
         </TABLE>
         </BODY>
         </HTML>
      </xsl:template>

      <xsl:template match="text()">
      </xsl:template>

      <xsl:template match="student">
         <TR><xsl:apply-templates/></TR>
     </xsl:template>

     <xsl:template match="name | project">
        <TD><xsl:value-of select="."/></TD>
     </xsl:template>
   </xsl:stylesheet>



HTML output file:

   <HTML>
   <HEAD>
   <TITLE>Projects Grades</TITLE>
   </HEAD>
   <BODY>
   <TABLE>
   <TR>
   <TD>John Smith</TD><TD>11.</TD>
   </TR>
   <TR>
   <TD>George Lucas</TD><TD>100</TD>
   </TR>
   <TR>
   <TD>Elizabeth Roberts</TD><TD>50</TD>
   </TR>
   </TABLE>
   </BODY>
   </HTML>



Validando con []

• Valida cuándo una condición es "true", por ejemplo:

• elemento "student" con un elemento hijo "name"
  <xsl:template match="student[name]">

• Cualquier elemento que tenga un subelemento "name"
  <xsl:template match="*[name]">

• Elemento "student" que tenga los subelementos "hw1" o "hw2"
  <xsl:template match="student[hw1 | hw2]">

Example:   Nombre del estudiante con id 'js'

XSL Style Sheet:

   <?xml version="1.0"?>
   <xsl:stylesheet version="1.0"
                   xmlns:xsl="http://www.w3.org/1999/XSL/Transform">
      <xsl:template match="course">
         <NAME>
            <xsl:apply-templates select="student"/>
         </NAME>
      </xsl:template>

      <xsl:template match="text()">
      </xsl:template>

      <xsl:template match="student[@id = 'js']">
         <xsl:value-of select="name"/>
      </xsl:template>
   </xsl:stylesheet>



8.5.6 Reglas por default de XSLT

1.    <xsl:template match="/ | *">
         <xsl:apply-templates/>
      </xsl:template>

2.    <xsl:template match="text()">
         <xsl:value-of select="."/>
      </xsl:template>

3.   <xsl:template match="@">
         <xsl:value-of select="."/>
      </xsl:template>

4.   <xsl:template match="comment()"/>

5.   <xsl:template match="processing-instruction()"/>



Style-sheet sin reglas:

   <?xml version="1.0"?>
   <xsl:stylesheet version="1.0"
                   xmlns:xsl="http://www.w3.org/1999/XSL/Transform">
   </xsl:stylesheet>



Output File (aplicado a students.xml):

<?xml version="1.0" encoding="UTF-8"?>

  Programming XML in Java
  John Punin

    John Smith
    30
    70
    11.
    11.


    George Lucas
    11.
    90
    100
    40


    Elizabeth Roberts
    60
    95
    50
    90



8.5.7 Creando "templates" para atributos

• Convertir el texto de algunos elementos en atributos de otros elementos

XSL Style Sheet:

   <?xml version="1.0"?>
   <xsl:stylesheet version="1.0" xmlns:xsl="http://www.w3.org/1999/XSL/Transform">
       <xsl:template match="course">
          <STUDENTS>
             <xsl:apply-templates select="student"/>
          </STUDENTS>
       </xsl:template>

       <xsl:template match="student">
          <STUDENT NAME="{name}"
              HW1="{hw1}"
              HW2="{hw2}"
              PROJECT="{project}"
              FINAL="{final}"/>
       </xsl:template>
   </xsl:stylesheet>



XML output file:

<?xml version="1.0" encoding="UTF-8"?>
<STUDENTS>
<STUDENT FINAL="11." PROJECT="11." HW2="70" HW1="30" NAME="John Smith"/>
<STUDENT FINAL="40" PROJECT="100" HW2="90" HW1="11." NAME="George Lucas"/>
<STUDENT FINAL="90" PROJECT="50" HW2="95" HW1="60" NAME="Elizabeth Roberts"/>
</STUDENTS>



8.5.8.Creando nuevos Elementos

• Para crear nuevos elementos se utiliza<xsl:element>

XML document (animals.xml):

   <?xml version="1.0"?>
   <animals>
      <animal name="dog" class="mammal" legs="4"/>
      <animal name="shark" class="fish" legs="0"/>
      <animal name="chicken" class="bird" legs="2"/>
   </animals>



Transformarlo al XML document (pets.xml):

   <?xml version="1.0" encoding="UTF-8"?>
   <pets>
      <mammal>
         <name>dog</name>
         <legs>4</legs>
      </mammal>
      <fish>
         <name>shark</name>
         <legs>0</legs>
      </fish>
      <bird>
         <name>chicken</name>
         <legs>2</legs>
      </bird>
   </pets>



XSL Style Sheet:

   <?xml version="1.0"?>
   <xsl:stylesheet version="1.0"
                   xmlns:xsl="http://www.w3.org/1999/XSL/Transform">
       <xsl:output indent="yes"/>
       <xsl:template match="animals">
            <pets>
               <xsl:apply-templates select="animal"/>
            </pets>
       </xsl:template>

       <xsl:template match="animal">
            <xsl:element name="{@class}">
                 <name><xsl:value-of select="@name"/></name>
                 <legs><xsl:value-of select="@legs"/></legs>
            </xsl:element>
       </xsl:template>
   </xsl:stylesheet>



8.5.9 Creando nuevos Atributos

• Para crear nuevos atributos se utiliza <xsl:attribute>

XML document (animals.xml):

   <?xml version="1.0"?>
   <animals>
      <animal name="dog" class="mammal" legs="4"/>
      <animal name="shark" class="fish" legs="0"/>
      <animal name="chicken" class="bird" legs="2"/>
   </animals>



Transformarlo al XML document (pets.xml):

   <?xml version="1.0" encoding="UTF-8"?>
   <pets>
      <mammal name="dog" legs="4"/>
      <fish name="shark" legs="0"/>
      <bird name="chicken" legs="2"/>
   </pets>



XSL Style Sheet:

   <?xml version="1.0"?>
   <xsl:stylesheet version="1.0"
                   xmlns:xsl="http://www.w3.org/1999/XSL/Transform">
      <xsl:output indent="yes"/>
      <xsl:template match="animals">
         <pets>
            <xsl:apply-templates select="animal"/>
         </pets>
      </xsl:template>

      <xsl:template match="animal">
         <xsl:element name="{@class}">
            <xsl:attribute name="name">
               <xsl:value-of select="@name"/>
            </xsl:attribute>
            <xsl:attribute name="legs">
               <xsl:value-of select="@legs"/>
            </xsl:attribute>
         </xsl:element>
      </xsl:template>
   </xsl:stylesheet>



8.5.10 Copiando y ordenando nodos

• <xsl:copy>para copiar nodos

• <xsl:sort> para ordenar conjuntos de nodos

• (select attribute especifica qué se debe ordenar)

Ejemplo: Ordenar los elementos "animal" por el numero de "legs" en (animals.xml)

XML Input file:

   <?xml version="1.0"?>
   <animals>
      <animal name="dog" class="mammal" legs="4"/>
      <animal name="shark" class="fish" legs="0"/>
      <animal name="chicken" class="bird" legs="2"/>
   </animals>



XML Output file:

   <?xml version="1.0"?>
   <animals>
      <animal name="shark" class="fish" legs="0"/>
      <animal name="chicken" class="bird" legs="2"/>
      <animal name="dog" class="mammal" legs="4"/>
   </animals>



XSL Style Sheet:

   <?xml version="1.0"?>
   <xsl:stylesheet version="1.0"
                   xmlns:xsl="http://www.w3.org/1999/XSL/Transform">
      <xsl:output indent="yes"/>

      <xsl:template match="text()">
      </xsl:template>

      <xsl:template match="animals">
         <animals>
            <xsl:apply-templates>
               <xsl:sort data-type="number" select="@legs"/>
            </xsl:apply-templates>
         </animals>
      </xsl:template>

      <xsl:template match="animal">
         <xsl:copy>
            <xsl:apply-templates select="* | @*"/>
         </xsl:copy>
     </xsl:template>

     <xsl:template match="* | @*">
        <xsl:copy>
           <xsl:apply-templates select="* | @*"/>
        </xsl:copy>
     </xsl:template>
   </xsl:stylesheet>



8.5.11 Usando "xsl:variable" y "text output" type

Problema:   Calcular el promedio de cada estudiante y el promedio del grupo

XML Input file (students.xml):

XSL Style Sheet :

<xsl:stylesheet version="1.0"
                xmlns:xsl="http://www.w3.org/1999/XSL/Transform">
  <xsl:output method="text"/>

  <xsl:template match="course">
    <xsl:apply-templates select="student"/>
    total average="<xsl:value-of select="(sum(//hw1) +
                                          sum(//hw2) +
                                          sum(//final) +
                                          sum(//project))
                                          div (4*count(//student))"/>"
  </xsl:template>

  <xsl:template match="student">
    <xsl:variable name="ave">
      <xsl:value-of select="(hw1 + hw2 + project + final) div 4"/>
    </xsl:variable>
    Student name="<xsl:value-of select="name"/>"
    average="<xsl:value-of select="$ave"/>"
  </xsl:template>
</xsl:stylesheet>



Output file (grades.txt):

Student name="John Smith"
        average="66.25"
Student name="George Lucas"
        average="77.5"
Student name="Elizabeth Roberts"
        average="73.75"
total average="72.5"



8.5.12 Usando "xsl:if"

Problema:   Desplegar el nombre de los estudiantes cuyos promedios sean mayores que 70

XML Input file (students.xml):

XSL Style Sheet:

<?xml version="1.0"?>
<xsl:stylesheet version="1.0"
                xmlns:xsl="http://www.w3.org/1999/XSL/Transform">
   <xsl:output method="text"/>
   <xsl:template match="course">
      <xsl:apply-templates select="student"/>
   </xsl:template>

   <xsl:template match="student">
      <xsl:variable name="ave">
         <xsl:value-of select="(hw1 + hw2 + project + final) div 4"/>
      </xsl:variable>
      <xsl:if test="$ave > 70">
         Student name="<xsl:value-of select="name"/>"
         average="<xsl:value-of select="$ave"/>"
      </xsl:if>
   </xsl:template>
</xsl:stylesheet>



Output file (grades70.txt):

Student name="George Lucas"
        average="77.5"

Student name="Elizabeth Roberts"
        average="73.75"



8.5.13 Controlando el tipo de salida

• XML es el tipo por default
  <xsl:output method="xml"/>

• HTML 4.0
  <xsl:output method="html"/>

• Text
  <xsl:output method="text"/>

• Inserta espacios en blanco y sangrías

<xsl:output indent="yes"/>

• Produce el elemento DOCTYPE

<xsl:output doctype-system="students.dtd"/>
*produces: <!DOCTYPE course SYSTEM "students.dtd">

8.6 XQuery

Se derivó de las propuestas previas:

* XML-QL
* YATL
* Lorel
* Quilt

Se basa en XPath y en los XML Schema datatypes

Ejemplo:

let $i := 42 (: This is also a comment. :)

        return <x>(: This is not a comment. :)</x>

<x>(: This is not a comment. :)</x>

Comments

Prolog

declare function foo($param as xs:integer) as xs:string external;
declare variable $var as xs:decimal external;

Constructors

<add>
  {{ 1 + 1  = { 1+1 }}}
</add>

<add>{ 1 + 1 = 2 }</add>

document {
   element foo {
      attribute bar { 1 + 1 }
      text { "baz" }
      <x xmlns='urn:x'>Ordinary XML can be
      intermixed with the alternate syntax</x>
   }
}

<foo bar="2">baz<x xmlns='urn:x'>Ordinary XML can be
      intermixed with the alternate syntax</x></foo>

declare function first( element $f)

           return element

{
    let $firstChild := $f/*[1]
    return
       element{ xf:name($firstChild) }
              { xf:data($firstChild/@*[1]) }
}

first(<employee id="998359">
       <status value="retired"/>
       <name>Alan Greene</name>

      </employee>)


--> <status>retired</status>

Built-in Functions (lista completa)

De propósito general

count(("a", 2, "c"))

3

Numéricas

Booleanas

if (expr < 0)
  then "negative"
else if (expr > 0)
  then "positive"
else "zero"

Caracteres

FLWOR (for, let, where,order, return)

let $dept := document("depts.xml")
let $emp := document("employees.xml")

for $e in $emp//employee
    $d in $dept//department
where $e/dept eq $d/name
return
   <employee name="{data($e/name)}"
             dept="{data($d/dept)}"/>

-->
<employee name="Albert Jones"
          dept="accounting"/>
<employee name="Gloria French"
          dept="accounting"/>
<employee name="Clark Hill"
          dept="security"/>

for $i in doc("orders.xml")//Customer
(

Joins

for $i in doc("one.xml")//fish,

    $j in doc("two.xml")//fish

      where $i/red = $j/blue

      return <fishes> { $i, $j } </fishes>

Más ejemplos

document("recipes.xml")//recipe[title="Ricotta Pie"]//ingredient[@amount]

for $d in document("depts.xml")//deptno
let $e := document("emps.xml")//employee[deptno = $d]

      where count($e) >= 10

      order by avg($e/salary) descending

      return
 <big-dept>

      { $d,
 <headcount>{count($e)}</headcount>,
 <avgsal>{avg($e/salary)}</avgsal>

      }
 </big-dept>

Para el empleo de XQuery sobre documentos XML se puede emplear Saxon

8.7 XUpdate

• xupdate:insert-before
• xupdate:insert-after
• xupdate:append
• xupdate:update
• xupdate:remove
• xupdate:rename
• xupdate:variable
• xupdate:value-of
• xupdate:if

<?xml version="1.0"?>
 <addresses version="1.0">
   <address id="1">
     <fullname>Andreas Laux</fullname>
     <born day='1' month='12' year='1978'/>
     <town>Leipzig</town>
     <country>Germany</country>
   </address>
 </addresses>

<?xml version="1.0"?>
<xupdate:modifications version="1.0"
        xmlns:xupdate="http://www.xmldb.org/xupdate">
 <xupdate:insert-after select="/addresses/address[1]" >
   <xupdate:element name="address">
     <xupdate:attribute name="id">2</xupdate:attribute>
     <fullname>Lars Martin</fullname>
     <born day='2' month='12' year='1974'/>
     <town>Leizig</town>
     <country>Germany</country>
   </xupdate:element>
 </xupdate:insert-after>
</xupdate:modifications>


<?xml version="1.0"?>
<addresses version="1.0">
 <address id="1">
   <fullname>Andreas Laux</fullname>
   <born day='1' month='12' year='1978'/>
   <town>Leipzig</town>
   <country>Germany</country>
 </address>
 <address id="2">
   <fullname>Lars Martin</fullname>
   <born day='2' month='12' year='1974'/>
   <town>Leizig</town>
   <country>Germany</country>
 </address>
</addresses>


Insert ej. xupdate:insert-before inserta un nodo como el hermano predecesor del nodo seleccionado

Estos elementos deben contener alguno de los siguientes elementos:

• xupdate:element

<xupdate:element name="address"> <town>San Francisco</town> </xupdate:element>

<address> <town>San Francisco</town> </address>

• xupdate:attribute

<xupdate:element name="address"> <xupdate:attribute name="id">2</xupdate:attribute> </xupdate:element>

<address id="2"/>

• xupdate:text
• xupdate:processing-instruction

  <xupdate:processing-instruction name="cocoon-process"> type="xsp" </xupdate:processing-instruction>

  <?cocoon-process type="xsp"?>

• xupdate:comment

<xupdate:comment> This element is automatically generated. </xupdate:comment>

<!--This element is automatically generated. -->

• xupdate:element
• xupdate:attribute
• xupdate:text
• xupdate:processing-instruction
• xupdate:comment

<xupdate:append select="/addresses" child="last()"> <xupdate:element name="address"> <town>San Francisco</town> </xupdate:element> </xupdate:append>

<addresses> <address> <town>Los Angeles</town> </address> <address> <town>San Francisco</town> </address> </addresses>

<xupdate:update select="/addresses/address[2]/town"> New York </xupdate:update>

<addresses> <address> <town>Los Angeles</town> </address> <address> <town>New York</town> </address> </addresses>

<xupdate:remove select="/addresses/address[1]"/>

<addresses> <address> <town>New York</town> </address> </addresses>

<xupdate:rename select="/addresses/address/town"> city </xupdate:rename>

<addresses> <address> <city>New York</city> </address> </addresses>

8.8 XML Databases

8.8.1 Antecedentes

• El analizar un documento XML no es trivial, aunque se puede hacer con SAX o DOM
• XPath y XSLT (Xalan) permiten hacer búsquedas en un documento de una manera sencilla a través de dicho lenguaje de consulta
• Cuando hablamos de realizae un búsqueda en una colección (conjunto de) documentos las cosas cambian, la complejidad aumenta y se deben buscar alternativas

8.8.2 Definición

• Centrados en los datos (data-centric): usados para el transporte de datos ya que probablemente estaremos hablando de datos estructurados organizados en XML
• Centrados en el documento (document-centric): tienen una estructura irregular y sobre todo, esa estructura es importante

8.8.3 Tipos de Bases de Datos XML

XML Enabled Databases (Bases de datos habilitadas para XML): son aquellas que desglosan la información de un documento XML en su correspondiente esquema relacional o de objetos

En un inicio, las bases de datos habilitadas para XML convertían la información a un esquema relacional y los queries se hacían en SQL, hoy día es posible no solo recuperar los resultados formateados en XML, sino interrogar a ese esquema relacional usando XPath o XQuery.

Ejemplo en: DB2, Oracle y MySQL

8.8.4 Programando con una XML Database

Afortunadamente el grupo XMLDB ha propuesto un API que todos los proveedores deben implementar Al igual que con otras aplicaciones el API simplemente define un conjunto de interfaces que cada proveedor implementa:

• Una colección es un conjunto de documentos (una base de datos)

• Un recurso es un documento dentro de la colección

• Un servicio es una facilidad que permite hacer hacer acciones que van desde búsquedas hasta inserciones, etc.

• Imports:
  import org.xmldb.api.base.*;
  import org.xmldb.api.modules.*;
  import org.xmldb.api.*;
• El driver puede ser: "org.exist.xmldb.DatabaseImpl" "org.apache.xindice.client.xmldb.DatabaseImpl"
• El  url puede ser xmldb:exist://localhost:8080/exist/xmlrpc/db/thesis xmldb:xindice://localhost:4080/db/thesis

   1:import org.xmldb.api.*;
   2:import org.xmldb.api.base.*;
   3:import org.xmldb.api.modules.*;
   4:
   5:import java.io.*;
   6:import org.exist.util.XMLUtil;
   7:
   8:public class AddExample {
   9:
  10:    public static void main(String args[]) throws Exception {
  11:
  12:        String collection = args[0], file = args[1];
  13:
  14:        if(collection.startsWith("/db"))
  15:            // remove /db if specified
  16:            collection = collection.substring(3);
  17:
  18:        // initialize driver
  19:        String driver = "org.exist.xmldb.DatabaseImpl";
  20:        Class cl = Class.forName(driver);
  21:        Database database = (Database)cl.newInstance();
  22:        database.setProperty("create-database", "true");
  23:        DatabaseManager.registerDatabase(database);
  24:
  25:        // try to get collection
  26:        Collection col =
  27:            DatabaseManager.getCollection("xmldb:exist://localhost:8080/exist/xmlrpc/db" + collection,"carlos","proal");
  28:        if(col == null) {
  29:            // collection does not exist: get root collection and create it
  30:            Collection root = DatabaseManager.getCollection("xmldb:exist://localhost:8080/exist/xmlrpc/db","admin","lolo"););
  31:            CollectionManagementService mgtService =
  32:                (CollectionManagementService)
  33:                    root.getService("CollectionManagementService", "1.0");
  34:            col = mgtService.createCollection(collection);
  35:        }
  36:        // create new XMLResource; an id will be assigned to the new resource
  37:        XMLResource document = (XMLResource)col.createResource(null, "XMLResource");
  38:
  39:        File f = new File(file);
  40:        if(!f.canRead())
  41:            System.err.println("can't read file " + file);
  42:        document.setContent(f);
  43:        System.out.print("storing document " + document.getId() + "...");
  44:        col.storeResource(document);
  45:        System.out.println("ok.");
  46:    }
  47:}
  48:
  49:

   1:import org.xmldb.api.base.*;
   2:import org.xmldb.api.modules.*;
   3:import org.xmldb.api.*;
   4:
   5:public class RetrieveExample {
   6:    public static void main(String args[]) throws Exception {
   7:        String driver = "org.exist.xmldb.DatabaseImpl";
   8:        Class cl = Class.forName(driver);
   9:        Database database = (Database)cl.newInstance();
  10:        DatabaseManager.registerDatabase(database);
  11:        database.setProperty("create-database", "true");
  12:
  13:        Collection col =
  14:            DatabaseManager.getCollection("xmldb:exist://localhost:8080/exist/xmlrpc/db/test","carlos","proal");
  15:        col.setProperty("pretty", "true");
  16:        col.setProperty("encoding", "ISO-8859-1");
  17:        XMLResource res = (XMLResource)col.getResource(args[0]);
  18:
  19:        if(res == null) {
  20:            System.err.println("could not retrieve document "
  21:                + args[0] + "!");
  22:            return;
  23:        }
  24:        System.out.println((String)res.getContent());
  25:    }
  26:}
  27:
  28:
  29:
  30:

   1:import org.xmldb.api.base.*;
   2:import org.xmldb.api.modules.*;
   3:import org.xmldb.api.*;
   4:
   5:public class QueryExample {
   6:    public static void main(String args[]) throws Exception {
   7:        String driver = "org.exist.xmldb.DatabaseImpl";
   8:        Class cl = Class.forName(driver);
   9:        Database database = (Database)cl.newInstance();
  10:        database.setProperty("create-database", "true");
  11:        DatabaseManager.registerDatabase(database);
  12:
  13:        Collection col =
  14:            DatabaseManager.getCollection("xmldb:exist://localhost:8080/exist/xmlrpc/db/test","carlos","proal");
  15:        XPathQueryService service =
  16:            (XPathQueryService) col.getService("XPathQueryService", "1.0");
  17:        service.setProperty("pretty", "true");
  18:        service.setProperty("encoding", "ISO-8859-1");
  19:
  20:        ResourceSet result = service.query(args[0]);
  21:        ResourceIterator i = result.getIterator();
  22:        while(i.hasMoreResources()) {
  23:            Resource r = i.nextResource();
  24:            System.out.println((String)r.getContent());
  25:        }
  26:    }
  27:}
  28:
  29:
  30:

   1:mport org.xmldb.api.base.*;
   2:import org.xmldb.api.modules.*;
   3:import org.xmldb.api.*;
   4:import java.io.*;
   5:
   6:public class UpdateExample {
   7:    public static void main(String args[]) throws Exception {
   8:        String driver = "org.exist.xmldb.DatabaseImpl";
   9:        Class cl = Class.forName(driver);
  10:        Database database = (Database)cl.newInstance();
  11:        database.setProperty("create-database", "true");
  12:        DatabaseManager.registerDatabase(database);
  13:
  14:        Collection col =
  15:            DatabaseManager.getCollection("xmldb:exist://localhost:8080/exist/xmlrpc/db/test","carlos","proal");
  16:        XUpdateQueryService service =
  17:            (XUpdateQueryService) col.getService("XUpdateQueryService", "1.0");
  18:        service.setProperty("pretty", "true");
  19:        service.setProperty("encoding", "ISO-8859-1");
  20:
  21:        File file=new File(args[0]);
  22:        char[] xmlmodification=new char[file.length()];
  23:        new FileReader(file).read(xmlmodification,0,new Long(file.length()).intValue());
  24:        String xupdate=new String(xmlmodification);
  25:        long updated = service.update(xupdate);
  26:        System.out.println(updated+" updated resources");
  27:
  28:    }
  29:}

*Los resultados estarán expresados en XML

8.8.5 Utilizando una XML Database

Básicamente la utilización radica en los siguientes pasos:

• Escoger una XMLDatabase (exist y xindice son los más recomendables)
• Instalarla, configurarla y de preferencia crear usuarios y permisos
• Crear un DTD que deberán seguir todos los documentos de la colección
• Formular los posibles queries en XPath que deseamos obtener de la colección
• Crear las aplicaciones que ejecuten las distintas acciones en la XMLDB
• Diseñar las XSL que den formato a los resultados de las búsquedas
• Integrar todas las partes
